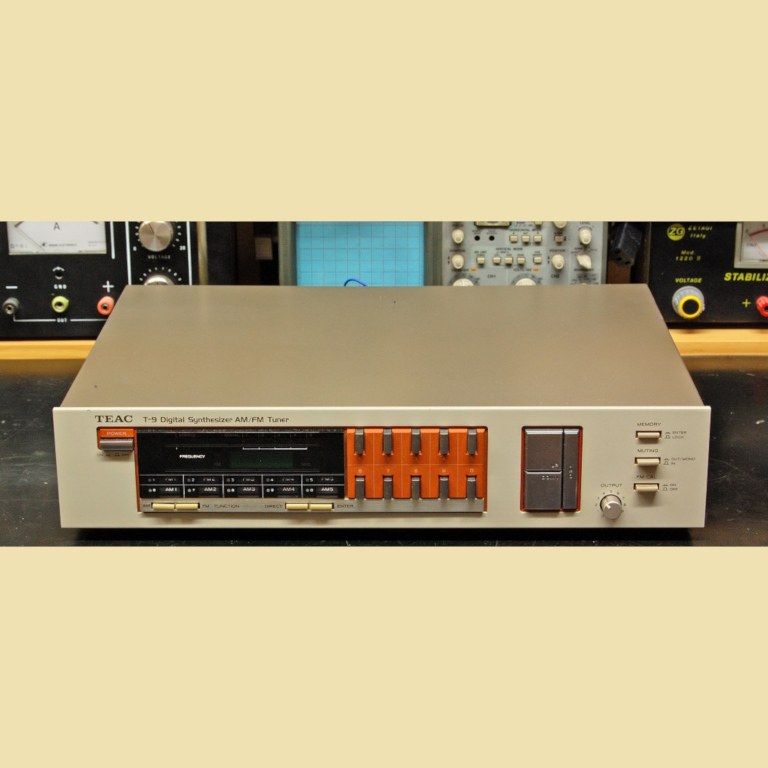

Teac T-9

Riparazione manutenzione

Giappone 1981

Ricevitore FM
Antemma 300 – 75 Ohms
Frequenza 87,5 – 108 MHz
Sensibilità 1,9 µV (10,8 dBf)
Sensibilità a 50 dB s/n mono 4,5 µV (17,2 dBf)
Sensibilità a 50 dB s/n stereo 39 µV (38,2 dBf)
Rapporto segnale rumore mono 80 dB A
Rapporto segnale rumore stereo 72 dB A
Rapporto di cattura 1,0 dB
Soppressione AM 60 dB
Reiezione immagine 78 dB
Reiezione IF 95 dB
Soppressione spurie 70 dB
Selettività IHF 60 dB
Distorsione armonica mono 0,08 %
Distorsione armonica stereo 0,1 %
Risposta in frequenza 30Hz – 15kHz +0,2 dB -0,5 dB dB
Separazione stereo 52 dB
Livello di uscita fisso 850 mV
Livello di uscita variabile 80 – 2000 mV

Sintonizzatore AM
Frequenza 531 – 1605 kHz
Sensibilità 36 µV
Selettività 50 dB
Reiezione immagine 45 dB
Rapporto segnale rumore 50 dB
Livello di uscita fisso 200 mV
Livello di uscita variabile 20 – 600 mV
