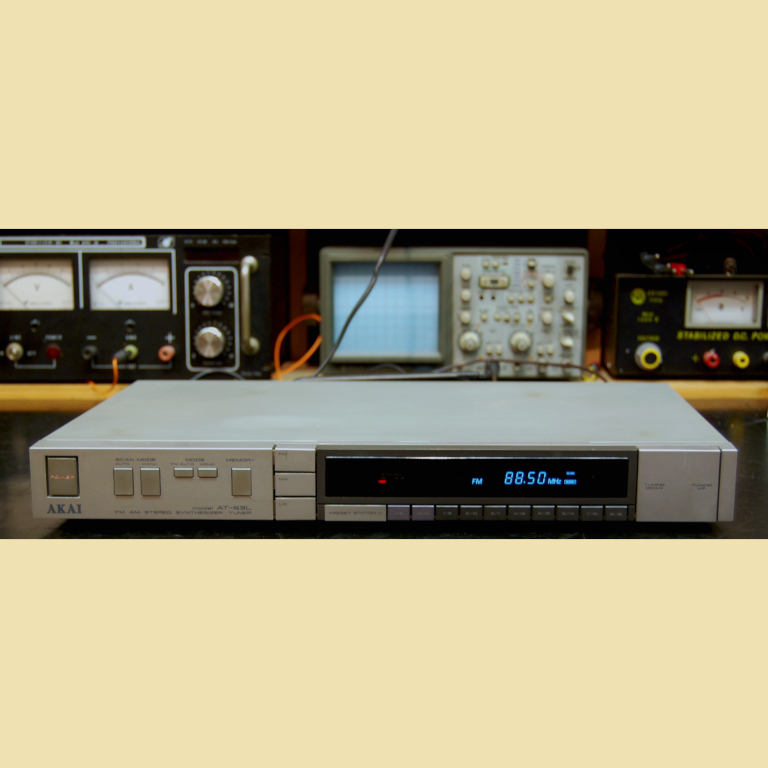

Akai AT S3L

Riparazione manutenzione

Giappone 1979

Ricevitore FM
Antemma 300 – 75 Ohms
Frequenza 87,4 – 108,1 MHz
Sensibilità 11,2 dBf
Sensibilità a 50 dB s/n mono 16,2 dBf
Sensibilità a 50 dB s/n stereo 37,2 dBf
Rapporto di cattura 1,5 dB
Selettività 60 dB
Reiezione immagine 85 dB
Soppressione spurie 90 dB
Reiezione IF 90 dB
Soppressione AM 60 dB
Soppressione sottoportante 60 dB
Distorsione armonica mono 0,1%
Distorsione armonica stereo 0,3%
Separazione stereo 45 dB
Rapporto segnale rumore mono 75 dB
Rapporto segnale rumore stereo 65 dB
Risposta in frequenza 30Hz – 15kHz ±0,5 dB

Sintonizzatore MW
Frequenza 522 – 1611 kHz
Sensibilità 300 µV/m
Selettività 25 dB
Reiezione immagine 40 dB
Reiezione IF 55 dB
Rapporto segnale rumore 40 dB
Distorsione armonica 1%

Sintonizzatore LW
Frequenza 522 – 1611 kHz
Sensibilità 800 µV/m
Selettività 30 dB
Reiezione immagine 45 dB
Reiezione IF 55 dB
Rapporto segnale rumore 35 dB
Distorsione armonica 2%

Audio
Livello di uscita FM 100% mod 700 mV
Livello di uscita AM 30% mod 250 mV
Impedenza di uscita 1,5 kOhms
